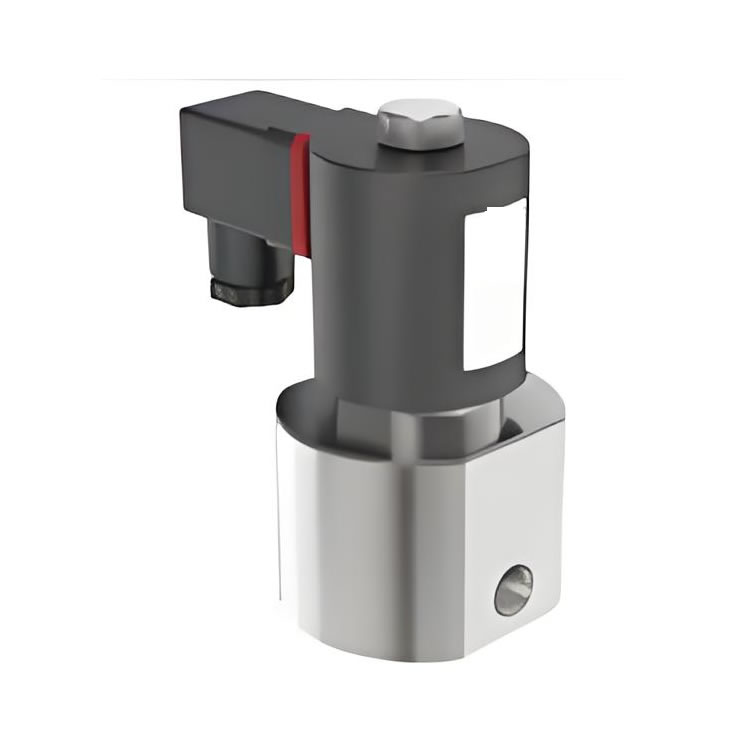

Type 6080 burkertFLUID CONTROL SYSTEMS

1. 一般技術數據

產品特性

材料：密封件PCTFE/PTFE，閥體不銹鋼1.4404，線圈粉末涂層鋼

密封性：內部泄漏率2×10^-3 mbar l/s at 20 bar，5×10^-5 mbar l/s at標稱壓力

外部泄漏率：5×10^-5 mbar l/s

最大開關循環次數：約50,000次 at Δp = 100…200 bar

最大絕對開關循環次數：約100,000次(1年) at Δp = 100…200 bar

壓力

壓力等級：PN 900 bar

差壓：10…900 bar

孔徑：DN0.5和DN0.7

電路功能

電路功能A：2/2通電磁閥，直接作用，常閉

熱絕緣等級

線圈性能數據：100%連續操作

電氣數據

工作電壓：24 V/DC, 24 V/50 Hz, 24 V/60 Hz, 230 V/50 Hz（其他電壓按需提供）

電壓容差：±10%

介質數據

工作介質：氫氣

介質溫度：-40℃…+80℃

粘度：最大22 mm2/s

過程/端口連接與通信

電氣連接：符合DIN 43650的公插頭

端子盒：M16×1.5 (ATEX)

端口連接：G%

認證和一致性

防護等級：IP65符合DIN 60529

防爆保護：詳見第4章“防爆保護”第4頁

環境和安裝

安裝位置：執行器直立或水平

環境溫度：-20℃…+50℃

2. 電路功能

符號

描述：電路功能A (CF A)

電路功能

2/2通電磁閥

直接作用

常閉

3. 認證和一致性

一般說明

查詢時必須說明以下認證和一致性，以確保產品符合所有要求的規格。

并非所有版本都能提供以下認證或一致性。

一致性

根據符合性聲明，產品符合歐盟指令，包括：

壓力設備指令2014/68/EU IV類

機械指令2006/42/EC

標準

應用的標準列于歐盟型式檢驗證書和/或歐盟符合性聲明中。

防爆保護

認證描述：可選防爆保護，作為適用于區域1/21和區域2/22的2類設備（可選）。

ATEX: Ⅱ2G Ex emb IICT4 Gb Ⅱ2D Ex tb mb IIIC T130℃ Db

IECEx: Ex emb IIC T4 Gb Ex tb mb IIIC T130℃ Db

其他

氫氣一致性描述：產品適用于氣態氫氣，根據制造商聲明。

標準包括：ISO 19880-3、SAE J2601、SAE J2601-2、ISO 14687、DIN 17124、SAE J2719
